模具导柱导套装配工艺与精度调整——从压装到试模的工程实操指南

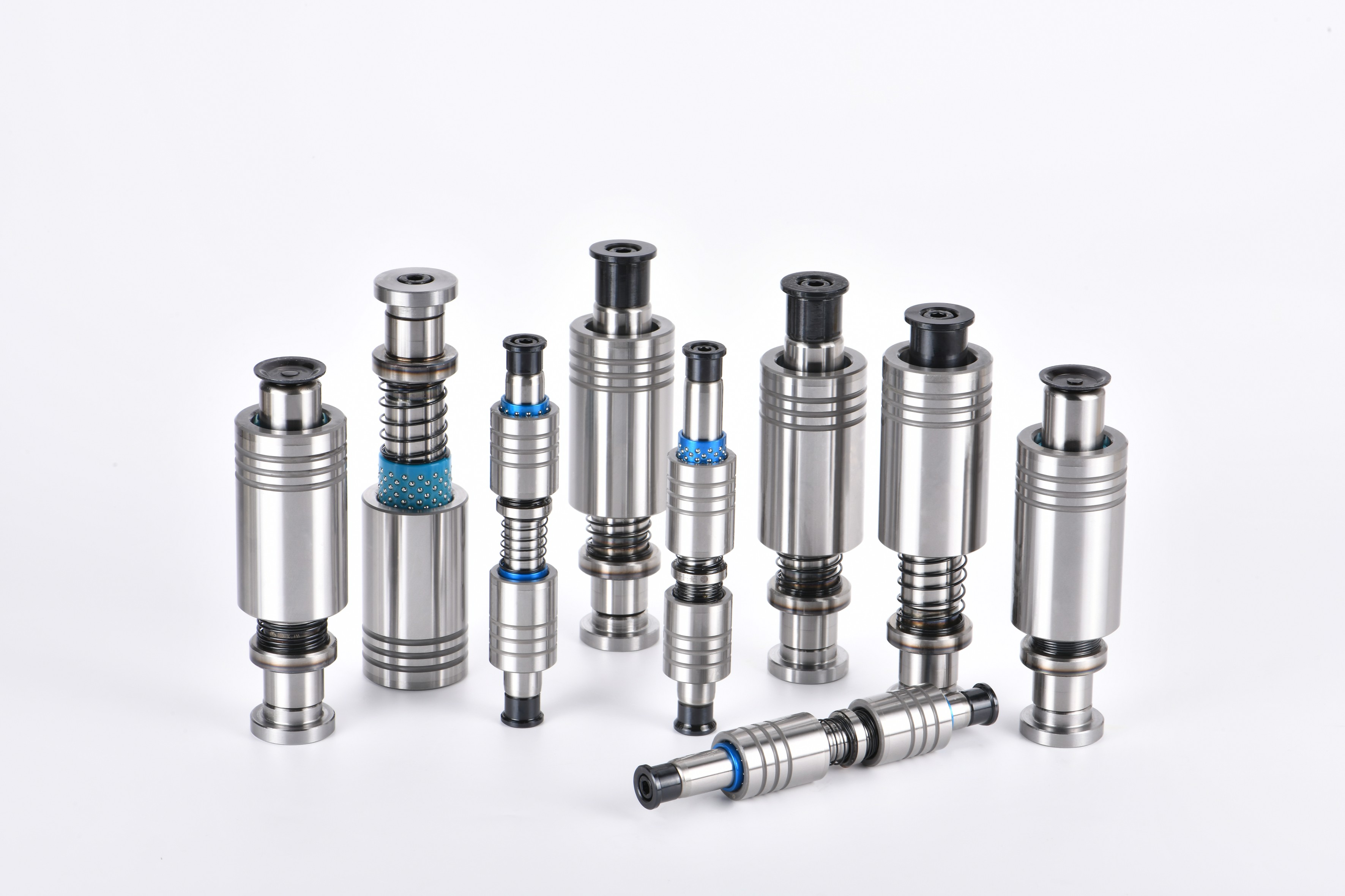

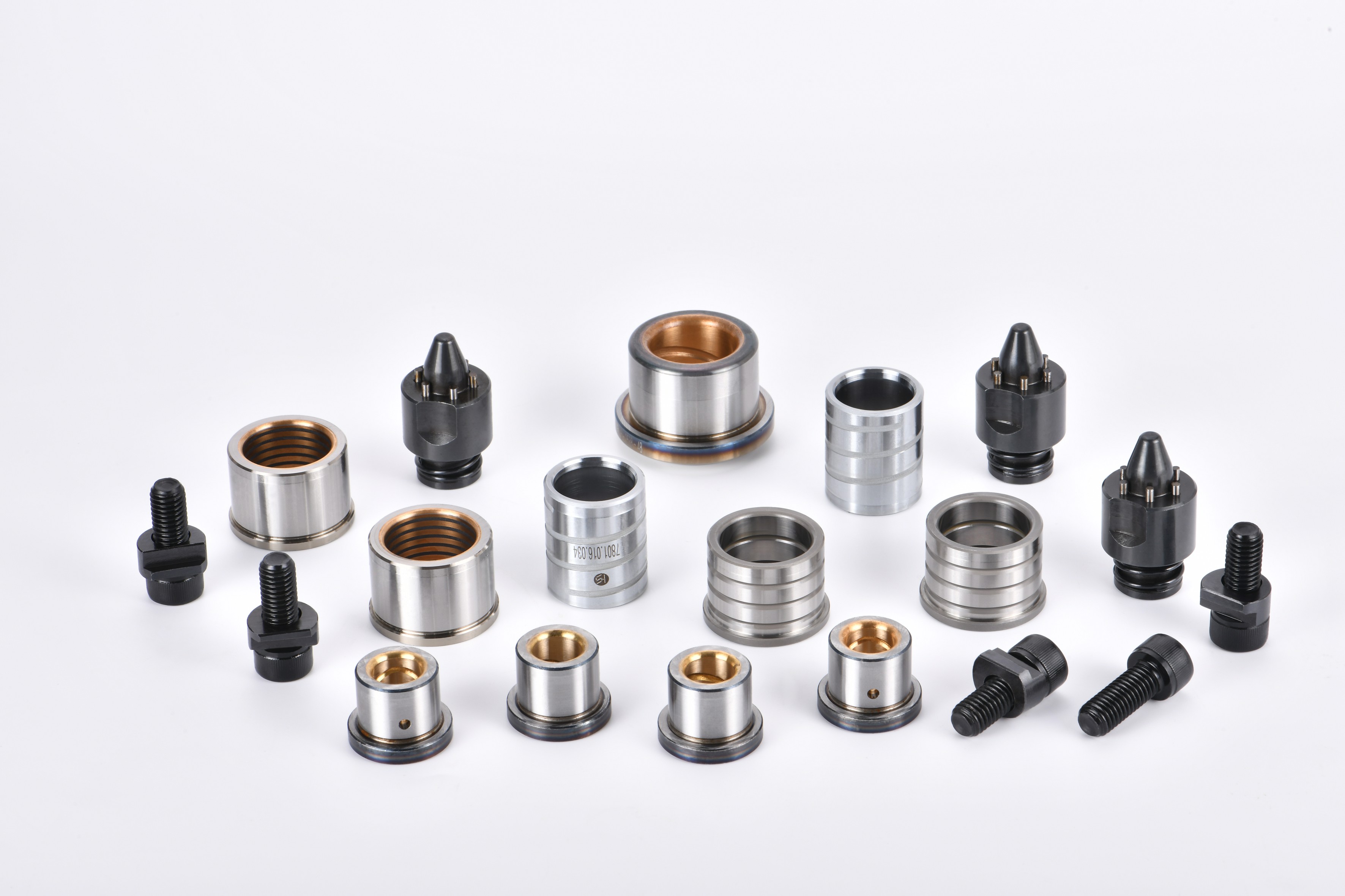

导柱导套是模具里"最不起眼但决定寿命"的零件。很多模具工程师选零件时很讲究，SKD11材质、HRC60以上硬度、0.005mm以内的配合间隙——配置拉满。但装完一上模，卡滞、拉伤、磨损快、产品飞边，问题全出来了。 问题出在哪？装配工艺。零件精度再高，安装不对位、压装不均匀、同轴度偏差大，等于白搭。JB/T 8050标准规定了冲模模架的精度等级，滑动导向模架分Ⅰ级和Ⅱ级，导柱导套配合间隙从0.01mm到0.025mm不等。但标准是标准，实际装配中的操作细节才是精度保障。 昌瑞模具在12年精密导向件服务中，见过太多因为装配工艺不到位导致的精度问题。这篇把导柱导套从安装前准备、压装工艺、精度调校到试模验证的全流程讲清楚。 一、装配前准备：3个环节决定安装质量 1. 零件与孔位检测 装之前先验三件事： 一是导柱导套本身的精度。用千分尺测导柱外径和导套内径的实际尺寸，确认配合间隙是否在设计范围内。精密模具建议导柱导套配合选H7/g6间隙配合，兼顾导向精度和防卡滞。 二是模板安装孔的精度。用三坐标或内径千分表测孔径公差和垂直度，孔位对称度误差控制在0.01mm以内。孔的圆度和圆柱度也不能忽略——孔失圆，压进去导套跟着变形。 三是表面清洁。导柱、导套、模板安装孔必须彻底清理，去除加工毛刺、铁屑、油污。任何一个小颗粒夹在配合面之间，都会导致配合偏心、局部应力集中。 2. 工装与工具准备 液压压床是标配，吨位根据导柱导套尺寸选，一般20到50吨足够。百分表用来监测压入过程中的垂直度偏差，塞尺测间隙分布，水平仪找模板基准面。 冷装工艺需要液氮罐，热装需要加热炉或感应加热器。不同工艺对工装要求不同，但核心都是"均匀受力、缓慢压入"。 3. 模板预处理 高温工况模具（压铸模、热固性塑料模）装配前建议将模板预热至50到80℃，减少装配过程中产生的热应力。这个步骤被很多工厂省略，但对精密模具的长期精度保持很重要——冷态压装、热态工作，热胀冷缩导致的间隙变化不可忽视。 二、三种装配工艺：压装、热装、冷装各适用什么场景 1. 压装（最常用） 导套用H7/k6过渡配合压入模板，导柱根据模具类型选压装或过渡配合，过盈量一般控制在0.03到0.06mm。 操作要点： 压入前在导柱/导套配合面涂薄层润滑油，减少压入阻力 用导向套引导，确保压入方向与模板端面垂直 百分表实时监测端面垂直度，偏差超过±0.005mm及时调整 缓慢均匀加压，速度控制在每秒1到2mm，不要猛压 压装的优点是工艺简单、效率高，适合大多数常规模具。缺点是有一定压装应力，导套/导柱可能产生微量变形，精密模具压装后建议二次精磨内孔消除变形。 2. 热装 加热模板（或冷却零件）利用热胀冷缩实现配合。模板加热到80到120℃，安装孔受热膨胀后将导柱/导套放入，冷却后形成过盈配合。 优点：配合均匀，几乎无装配应力，对精度影响小。缺点：工艺复杂、耗时，需要加热设备。 热装适合精密级模具（Ⅰ级模架）和对装配应力敏感的场合。过盈量可比压装稍大，0.05到0.08mm。 3. 冷装（液氮冷缩） 用液氮将导柱冷却至-196℃，零件收缩后装入孔中，温度回升后胀紧。样条测试模具、高精度检测模具常用这种工艺。 优点：无热应力、无压装应力，配合精度最高，过盈量可达0.05到0.08mm。缺点：操作有安全风险（液氮冻伤），需要液氮罐和防护装备。 冷装适用于超精密模具、样条测试模等对导向精度要求极高的场景。导柱端部需加工15°引导斜面，倒角半径R3到R5mm，降低合模时的冲击损伤。 三、精度调整：4个维度校导向系统 零件装进去只是第一步，调准了才算完事。 1. 同轴度调校 上模导套和下模导柱的同轴度，直接决定合模精度。调整方法：用专用检测棒或导柱本身，在导柱导套圆周方向均匀测4个点的间隙，用塞尺读数。四点间隙差超过0.005mm就需要调整。 调整方法： 轻微偏差（0.005到0.01mm）：可用铜棒敲击导套/导柱侧壁，微量位移修正 中等偏差：松开端盖固定螺栓，通过调整垫片调整位置 较大偏差：重装，重新找正压装 批量生产模具建议用着色法检测接触状态——在导柱上涂蓝丹，合模几次后看导套内孔的着色分布，均匀分布说明同轴度好，局部着色说明有偏差。 2. 间隙控制 导柱导套的配合间隙按精度等级匹配。0Ⅰ级和0Ⅱ级是滚动导向，配合精度最高。Ⅰ级滑动导向的小规格间隙在0.010到0.016mm之间。Ⅱ级滑动导向的小规格间隙在0.015到0.025mm之间。 间隙太小容易卡死和拉伤，间隙太大导向精度不够。高速冲压模和精密注塑模建议选Ⅰ级精度，普通五金模和压铸模Ⅱ级够用。 昌瑞模具的导柱导套支持国标、日标、德标、美标多标准兼容，不同标准的配合公差体系略有不同，选型时注意对应。 3. 垂直度检测 导柱对模板底面的垂直度，以及导套对模板顶面的垂直度，影响合模时的受力均匀性。标准要求：100mm高度内垂直度偏差≤0.005mm。 检测方法：将模板放在精密平台上，用百分表沿导柱/导套外圆上下移动，读数偏差即为垂直度误差。超差会导致导柱导套单边磨损，寿命缩短。 4. 热补偿安装 高温工况模具（压铸模、热流道模）在工作温度下零件会膨胀，如果冷态装配时按常温间隙设计，热态时间隙可能变小甚至咬死。 应对方法：热补偿安装——安装时将模板预热到工作温度的80%左右，再进行导柱导套压装，过盈量控制在0.04到0.07mm。冷却到常温后留有适当间隙，升温到工作温度时间隙刚好。这是精密热作模具的标准做法。 四、试模验证：3步确认装配质量 1. 空载开合测试 装好后先不打料，空载开合100次以上。检查三个指标： 有无卡顿、异响 合模力是否均匀（观察锁模力变化） 导柱导套有无发热（异常摩擦的信号） 连续运行无卡顿、无异响、温升正常，说明基础装配没问题。 2. 着色法接触检测 在导柱工作段均匀涂蓝丹，合模10到20次后拆开，观察导套内孔的着色情况。着色均匀、接触率75%以上为合格。局部接触说明同轴度或垂直度有问题，需要调整。 3. 产品尺寸验证 最终导向精度好不好，看产品。试生产几十模后测产品关键尺寸，飞边均匀说明合模精度好；单边飞边大说明导向有偏斜。必要时通过调整导柱导套位置来校正产品尺寸。 五、常见装配故障与排查 故障一：导柱导套拉伤、咬死 原因排查： 配合间隙太小 → 选大一级间隙或更换规格 润滑不足 → 增加润滑槽或改用自润滑导套 同轴度偏差大 → 重新调校同轴度 安装时有杂质 → 彻底清洁装配面后重装 故障二：单边磨损严重 90%以上是同轴度或垂直度问题。导柱某一侧磨损明显大于另一侧，说明导向受力偏斜。先测同轴度，再测垂直度，找到偏差源后修正。 故障三：导柱导套松动脱出 过盈量不够或压装不到位。检测实际配合过盈量，低于0.02mm建议更换大一级尺寸的导柱导套，或改用固定销+止动螺钉双重固定。 故障四：模具使用一段时间后精度下降 正常磨损是一方面，另一个常见原因是导柱导套材料硬度不够或表面处理不到位。昌瑞模具的导向件SKD11材质HRC60-62，配合氮化处理表面硬度更高，耐磨寿命比普通材料提升30%以上。 六、配套与维护：延长导向系统寿命 1. 配套选型原则 导柱导套和弹簧、顶出系统是联动的。弹簧偏载→顶出不均→导柱导套受侧向力→加速磨损。整套导向系统选型时，导柱导套、弹簧、顶针要通盘考虑，不能单件孤立选。 2. 预防性维护 定期检查润滑油/脂状态，缺油及时补充 每10到20万模次检测导柱导套间隙，超过设计值两倍考虑更换 多型腔模具建议左右对称导柱导套同时更换，避免新旧混用导致偏载 模具长期存放时，导柱导套配合面涂防锈油 昌瑞模具支持多标准兼容的导柱导套供应，从零件选型到装配工艺指导提供配套服务，帮助模具厂从源头保障导向系统精度和寿命。 FAQ Q1：模具导柱导套装配用压装还是热装好？ 常规模具用压装（H7/k6过渡配合），工艺简单效率高，过盈量0.03-0.06mm。精密级模具和对装配应力敏感的场合用热装，配合均匀几乎无应力，但工艺复杂耗时。超精密和样条测试模可用液氮冷装，精度最高但操作有安全要求。 Q2：导柱导套配合间隙选多少合适？ 按模具精度等级和类型选：精密注塑模和高速冲压模选Ⅰ级精度（小规格间隙0.010-0.016mm），普通五金模和压铸模Ⅱ级够用（0.015-0.025mm）。间隙太小容易卡死拉伤，太大导向精度不够。标准依据JB/T 8050模架精度检查标准。 Q3：导柱导套同轴度偏差怎么检测和调整？ 用塞尺在圆周四个方向均匀测间隙，四点间隙差超过0.005mm即超标。轻微偏差用铜棒敲击侧壁微量修正，中等偏差通过调整垫片调整位置，偏差大需要重新找正压装。也可用着色法——导柱涂蓝丹合模后看内孔着色分布，均匀分布说明同轴度好。 Q4：精密模具配件安装后出现拉伤咬死是什么原因？ 常见四个原因：配合间隙太小（选大一级间隙）、润滑不足（增加润滑槽或改用自润滑导套）、同轴度偏差大（重新调校）、装配时有杂质（彻底清洁后重装）。排查顺序从易到难：先查润滑，再测间隙，最后查同轴度。 Q5：热作模具的导柱导套装配有什么特殊要求？ 压铸模和热流道模工作温度高，常温装配的间隙在热态下会变小甚至咬死。需采用热补偿安装——模板预热到工作温度的80%再压装，过盈量0.04-0.07mm，常温留适当间隙，工作温度下间隙刚好。材料也建议选耐高温的合金钢材质。 Q6：多标准导柱导套可以混用吗？ 不建议不同标准（国标/日标/德标/美标）的导柱和导套混配使用——公差体系不同，配合间隙可能不在设计范围内。同一副模具的导向件最好统一标准。昌瑞模具支持多标准兼容供应，同一张订单里不同标准的零件都能配齐，避免混标风险。
