精密电子连接器模具导向件配套——多标准兼容与精度匹配的工程实践案例

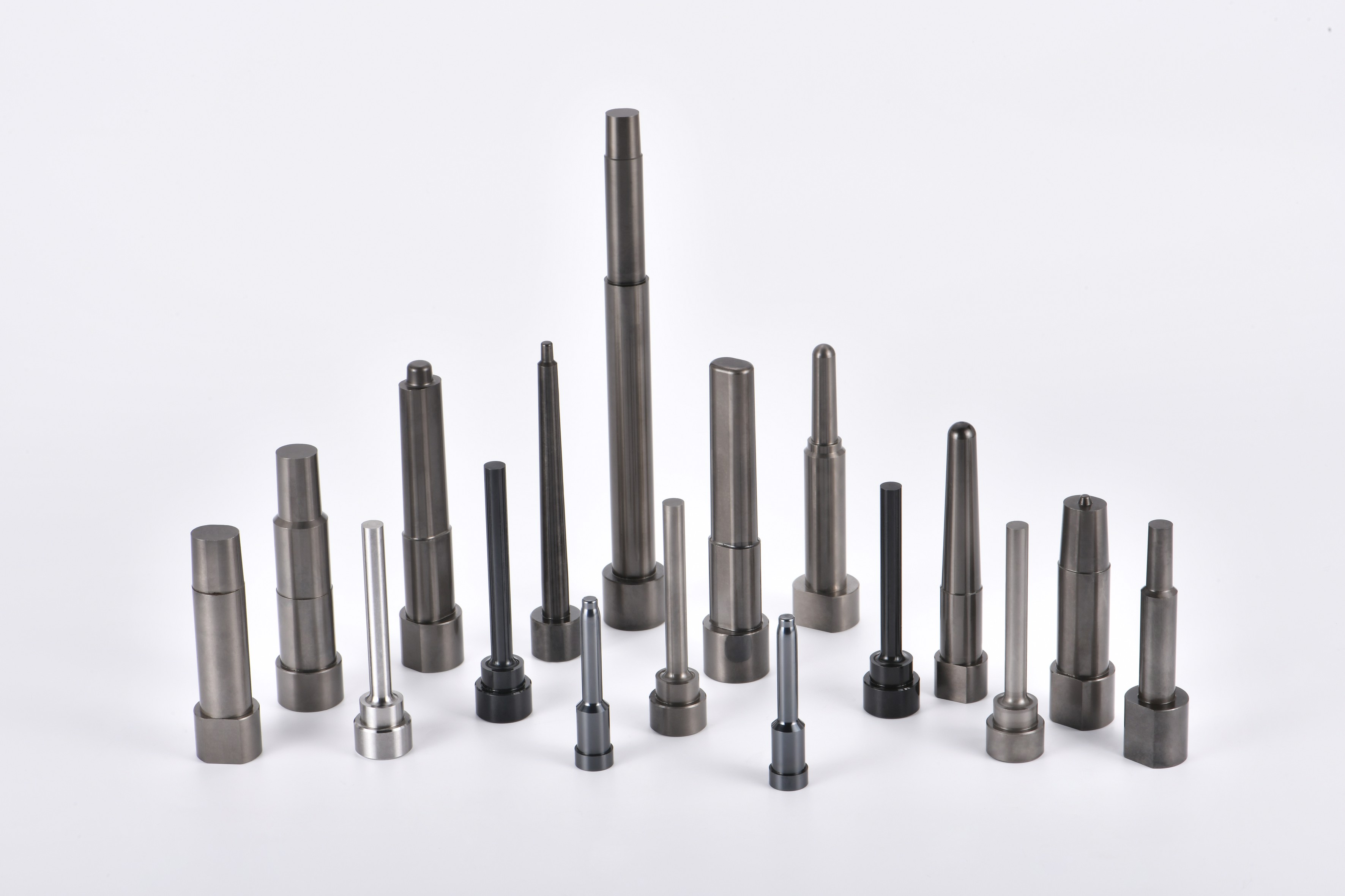

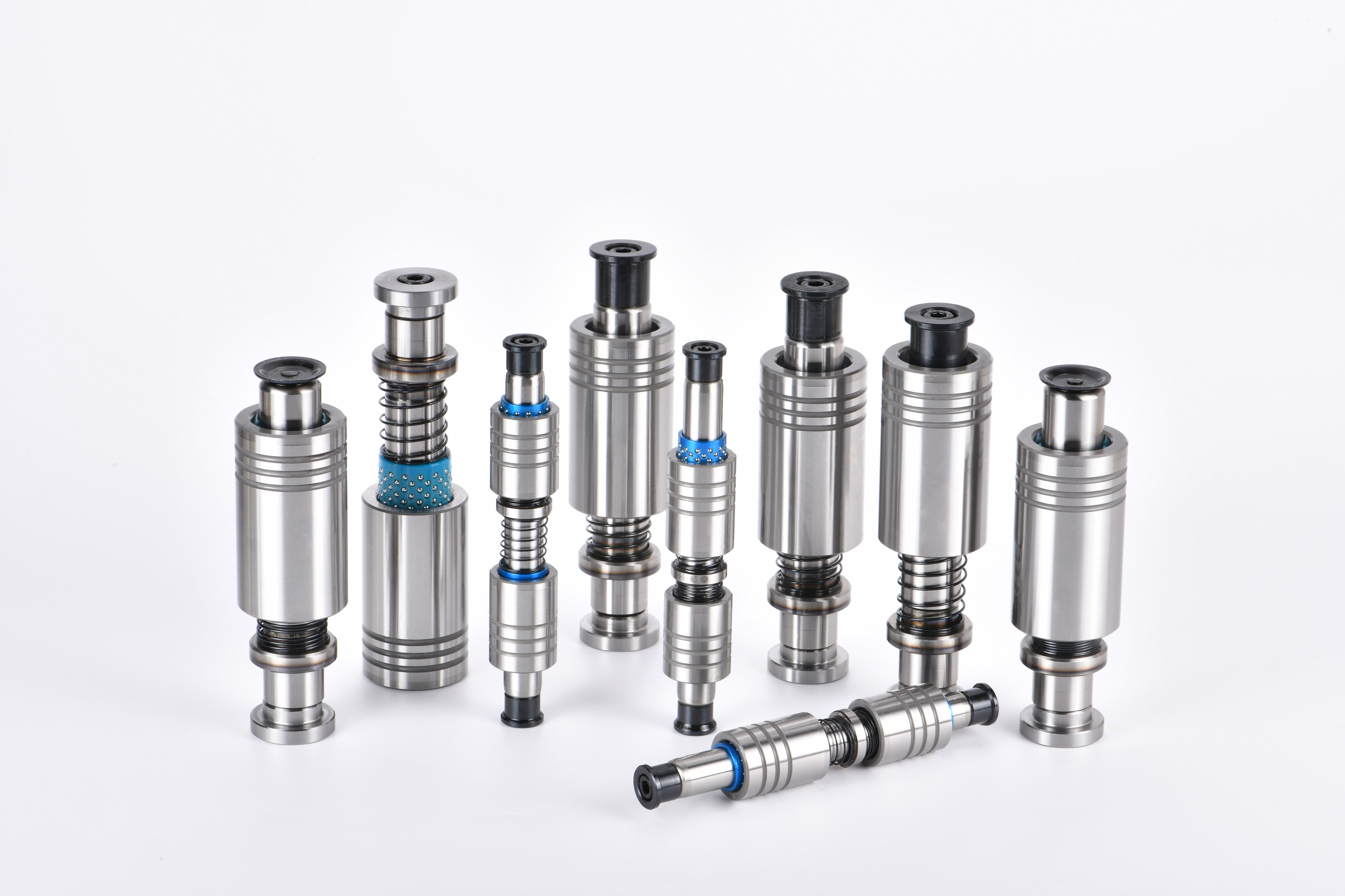

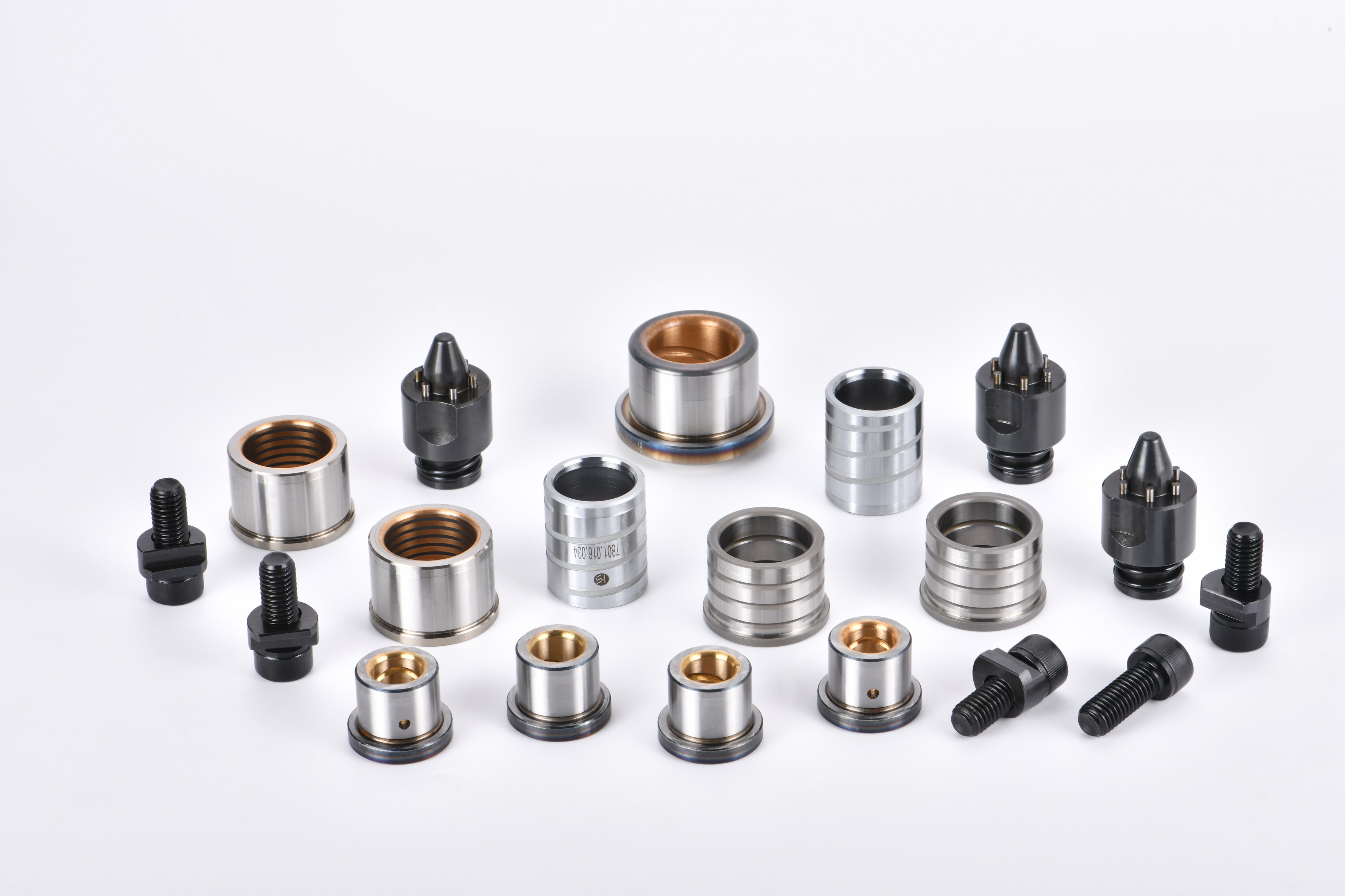

做连接器模具的人都知道，导向件是模具里最"闷"的零件。 不显眼，不出彩，但它决定了模具开合的精度和寿命。一套精密连接器模具，型腔尺寸可能只有几毫米，导柱导套的配合间隙如果超过0.005mm，合模偏差就直接反映在产品上——飞边、尺寸超差、插拔力不合格。更麻烦的是，这类问题往往不是试模时才发现，而是量产几百模之后磨损加剧才暴露，到时候再换件，耽误的工期和报废的产品远不止几根导柱的成本。 昌瑞模具2025年接了一个比较典型的精密连接器模具导向件配套项目，从这个项目聊聊多标准兼容、精度匹配和配套选型在实际工程中的做法。 一、项目背景：三套标准、四种材料、一个头疼的采购 客户是珠三角某电子连接器制造商，产品覆盖消费电子FPC连接器、板对板连接器和汽车高压连接器。模具车间有20多台注塑机，每月新开模具15-20套，同时维护在用模具超过200套。 客户找过来的原因很直接：原来的导向件供应商只供应国标产品，但近两年出口订单增多，部分客户指定要求模具采用MISUMI（日标）或HASCO（德标）结构。客户不得不另外找供应商采购日标和德标的导柱导套，三家供应商三种品质标准，配合间隙不一致、材料牌号对不上、热处理工艺也参差不齐。 更现实的痛点是库存——国标、日标、德标各备一套常用规格，备库SKU超过600种，库存积压金额接近80万。而且很多规格一年用不了几次，但不敢不备，万一急单来了没有件，整套模具等着。 客户的核心需求：能不能找到一家供应商，同时覆盖国标、日标、德标三种标准体系，品质一致，而且能帮忙精简SKU？ 二、多标准兼容：不是"三种都做"，而是"一套体系打通" 很多配件厂说"我也能做日标、德标"，但实际上只是按图纸仿了一个尺寸，材料、热处理、表面处理工艺还是自己那一套。这样做出来的导柱导套，尺寸是符合的，但配合性能和寿命跟原版差距不小。 真正的多标准兼容，需要从三个层面打通： 1. 尺寸精度对标。 国标GB/T 2861、日标MISUMI、德标HASCO对导柱导套的公差要求不完全一样，但精密连接器模具用的导向件，无论哪个标准，配合间隙都得控制在0.003-0.005mm以内。昌瑞模具在生产端统一执行内控标准：导柱外径公差±0.002mm，导套内径公差±0.003mm，圆度误差≤0.002mm，表面粗糙度Ra0.2以下。这个标准覆盖了三个体系中精密级的要求。 2. 材料体系统一。 不同标准对材料的牌号标注不同，但本质上是几类基材：SKD11（冷作模具钢，通用型）、SKH51（高速钢，高耐磨）、SUJ2（轴承钢，高韧性），以及粉末冶金钢ASP23（极端耐磨场景）。昌瑞模具的做法是：不管客户按哪个标准下单，材料统一选用经过材质验证的正品钢材，每批次附带材质证明。不会因为客户下的是"日标订单"就换一批材料。 说白了，标准是图纸语言不同，零件的物理性能应该是统一的。客户不需要为"标准不同"而接受"品质不同"。 3. 互换性验证。 不同标准的导柱导套，只要安装尺寸匹配，理论上可以互换使用。但实际操作中，很多模具工程师不敢换——万一配合间隙不对呢？昌瑞模具在交付多标准订单时，会同步提供配合间隙检测数据和试装报告。客户拿到零件后可以对照数据直接装机，不用自己再花时间检测。 三、SKU精简：从600种压到360种 多标准兼容解决了"找得到"的问题，SKU精简解决的是"存得起"的问题。 这个项目里，昌瑞模具帮客户做了一次全面的导向件使用分析。把过去12个月的采购记录拉出来，按规格、标准、使用频次做了分类： 高频使用（月均3次以上）：约80种规格，占总用量的72% 中频使用（月均1-3次）：约110种规格，占总用量的21% 低频使用（月均不到1次）：约170种规格，占总用量的7% 低频的170种规格，很多是客户早期接不同标准订单时留下的"历史遗产"。实际上，部分不同标准的规格在安装尺寸和配合性能上是可以互通的——比如国标GB/T 2861的φ20×100导柱和MISUMI的PGBP20-100，外径、长度、安装孔位完全一致，配合间隙要求也一致，只是订货编号不同。 昌瑞模具和客户一起梳理了可合并的规格，把三种标准中可以互通的零件统一为一种通用型号。最终备库SKU从600多种压缩到360种，库存积压金额从80万降到约50万。更关键的是，补货时不需要再按标准分别下单，统一向昌瑞一个供应商采购，管理成本也降了。 有个细节值得说一下：精简过程中，客户担心"通用件"万一精度达不到某个标准怎么办。昌瑞模具的做法是：通用件按三种标准中要求严格的那个执行。比如某个规格的国标要求IT6级、日标要求IT5级，通用件就按IT5级生产。成本增加有限，但兼容性更好。 四、精度控制：从材料到成品的全链路管控 精密连接器模具的导向件，精度不是靠最后一道磨削工序保证的，而是从材料到成品的每一步累积出来的。 这个项目的导向件生产经过以下几个关键工序，每一步都有对应的质控节点： 1. 原材料入厂检验。 每批钢材做化学成分复验和硬度检测，不符合材料标准的直接退回。昌瑞模具用的是经过认证的钢材供应商，但"认证"不等于"免检"——不同批次的材料性能有波动，入厂复验是必须的。 2. 粗加工阶段。 车削、铣削成型，留磨削余量。这一步的关键是控制热处理变形量——导柱的长径比越大，热处理后弯曲变形越明显。昌瑞模具的经验数据：长径比超过8:1的导柱，粗加工时预留0.3mm磨削余量，低于8:1的预留0.15mm。留多了浪费工时，留少了磨不直。 3. 热处理。 真空淬火+深冷处理+回火，三步走。SKD11材料淬火后硬度HRC58-60，深冷处理可以将残余奥氏体转化率提升到95%以上，显著提升尺寸稳定性和耐磨性。这一步的工艺参数直接影响导柱导套的使用寿命——同一种材料，热处理工艺差一截，寿命可能差2-3倍。 4. 精密磨削。 导柱外圆用高精度无心磨床，导套内孔用高精度内圆磨床。加工过程中在线检测尺寸，每50件抽检一次外径/内径/圆度。成品精度要求：外径公差±0.002mm以内，圆度≤0.002mm，表面粗糙度Ra0.2以下。 5. 成品全检。 不是抽检，是全检。每根导柱、每个导套都过一遍尺寸检测——外径、内径、长度、圆度、表面粗糙度。检测数据记录在案，交付时随货提供检测报告。 五、项目成果 这个配套项目做了6个月，几个关键结果： 客户备库SKU从600+种压缩到360种，库存积压金额从80万降到约50万 导向件采购供应商从3家减少到1家，采购管理成本下降约40% 导柱导套的平均使用寿命提升约30%（对比之前混用三家供应商时期） 新品模具试模一次通过率从82%提升到91% 紧急补货交期从原来的7-10天缩短到3-5天 客户反馈里有一点很有意思：试模一次通过率的提升，不完全是因为导向件精度提高了，很大程度上是因为三种标准的导向件品质统一了——以前混用不同供应商的导柱导套，配合间隙不一致导致合模偏差，现在统一标准后这个问题消失了。 常见问题 Q：不同标准的导柱导套真的可以通用互换吗？ A：可以，前提是安装尺寸和配合间隙要求一致。比如国标GB/T 2861的某些规格和MISUMI标准完全对应，只要外径、内径、安装孔位匹配，直接替换不需要改模具结构。但要注意不同标准对精度等级的划分可能不同，替换前需核对公差要求。 Q：精密连接器模具用的导柱导套，精度要到什么级别？ A：一般来说，FPC连接器和板对板连接器模具的导向件精度需要达到IT5级（公差≤0.005mm），汽车高压连接器模具可以放宽到IT6级（公差≤0.008mm）。具体取决于产品尺寸和精度要求，建议与模具设计师和导向件供应商一起确认。 Q：导柱导套备库SKU太多，怎么精简？ A：先做使用频次分析，找出低频规格。然后核查不同标准的规格是否可以合并——只要安装尺寸和配合性能一致，不同标准的产品通常可以互通。建议让供应商配合梳理，他们对跨标准的尺寸对应关系更清楚。
