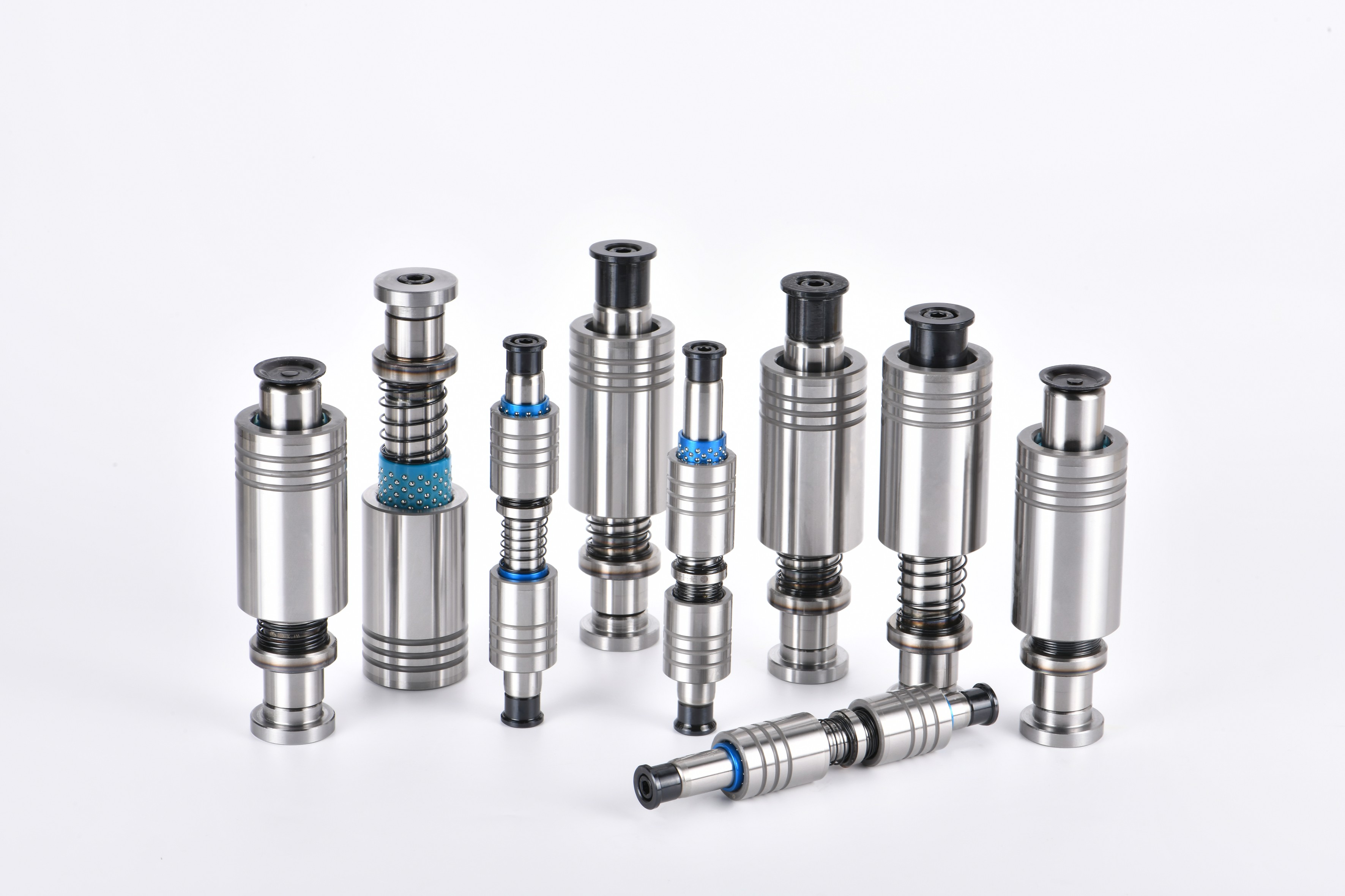

导柱导套材质与热处理怎么选？不同工况选材处理指南

模具开模那一刻，导柱导套就在承受持续的摩擦与冲击。这两个不起眼的零件，撑起了整副模具的精度骨架——选材失误，热处理不到位，精度再高的模具也可能早早就出现磨损、卡死甚至报废。 今天聊点实在的：不同工况下，精密模具配件怎么选材质、怎么处理热处理，才能兼顾精度和寿命。 一、精密模具配件选型：先搞清工况再选材，别被"好材料"忽悠 选材第一件事不是看材料贵不贵，而是看你的模具用在哪儿。 高耐磨需求场景——比如连续冲压、厚板冲裁，模具导向件要经受几十万次往复摩擦。SKD11是这类场景的主流选择，这是一款高耐磨冷作模具钢，硬度能做到HRC 58-62，经过真空淬火+深冷处理（液氮冷到-196°C）后，残余奥氏体基本消除，尺寸稳定性大幅提升。用在这种工况下，往复50万次以上基本看不到明显磨损。 抗冲击需求场景——冲压速度高、冲击力大的情况，比如汽车覆盖件模具。SKH51高速钢更适合，它的红硬性好，高温下依然能保持硬度，抗崩角能力比SKD11强一截。热处理时需要控制淬火温度在1200-1240°C之间，回火两次消除应力。 超精密需求场景——精密电子连接器、摄像头镜片模具这类，间隙要控制在0.01mm以内。ASP-23粉末冶金高速钢是现在的顶配选项，碳化物分布均匀，没有偏析问题，镜面抛光性能出色。部分领先企业已经把导柱表面粗糙度做到Ra0.05μm以内，跳动精度±0.003mm。 标准导向件——如果对耐磨性要求没那么极致，但讲究成本控制，GCr15轴承钢是多标准导柱导套的常用材质，性价比高，热处理后硬度也能达到HRC 60左右。 选材口诀送给大家：高载荷用SKD11，抗冲击用SKH51，超精密用ASP-23，控制成本用GCr15。 二、导柱热处理这一步，别省 材料选对了，模具配件加工中的热处理没做到位，前面的选择全白费。 目前行业标杆工艺是真空淬火+深冷处理。真空环境下加热，钢材不会氧化脱碳，淬火冷却均匀。关键是这个深冷处理——把淬火后的工件放到液氮里冷到-196°C，让残余奥氏体转变为马氏体。这一步做完，硬度会更稳定，同批产品硬度波动可以控制在HRC 2以内，导柱导套的尺寸精度和抗疲劳强度都有明显提升。 温度控制是导柱热处理的核心。拿SKD11来说： 淬火温度：1020-1050°C 第一次回火：180-200°C 深冷处理：-196°C（2-4小时） 第二次回火：500-550°C 回火两次不是多此一举，第一次消除淬火应力，第二次稳定组织。跳过深冷处理的话，残余奥氏体含量高，时间久了零件尺寸会慢慢"长大"，精密模具最怕这个。 深冷处理完，表面处理可以进一步提升性能。常见的有三种： 镀钛——PVD镀钛后表面硬度大幅提升，耐磨性增强，适合重载高速冲压。 氮化——气体氮化或离子氮化，在表面形成硬化层，摩擦系数降低，寿命延长。 DLC类金刚石涂层——最高配的选项，摩擦系数降到0.1以下，基本接近干摩擦，精密模具用这个效果最好，但成本也最高。 三、多标准导柱导套：公差标准心里有数，别被模糊承诺糊弄 说了这么多工艺参数，最后落到采购上，得会看数据。 国标参考三个文件：GB/T 2851.1-2017冲模模架、GB/T 1298-2015碳素工具钢、GB/T 1031-2009表面粗糙度。导柱圆度公差精密级要求≤0.003mm，同轴度≤0.005mm，表面粗糙度Ra≤0.2μm。这三项是关键指标，拿到导柱导套供应商检测报告时重点核对。 有个简单的鉴别方法：模架经10万次开合模测试后，优质导柱磨损量<0.005mm，白牌产品磨损量>0.02mm，差距4倍以上。时间拉长到50万次，这个差距会更大。 导柱导套看似是配角，实际是模具的"脊椎骨"。选材对、热处理到位、公差达标，这副模具的寿命和精度才有保障。作为专注精密模具配件12年的模具导向件供应商，昌瑞模具支持国标/日标/德标/美标多标准兼容，精度对标国际品牌——这是我们吃饭的本事，也是客户选择我们的原因。 常见问题 Q1：精密模具配件导柱导套怎么选材？SKD11和SKH51怎么选？ A1：看工况。SKD11耐磨性更好，适合重载、高频冲压；SKH51红硬性突出，适合高速、抗冲击场景。精密模具低速工况用SKD11够了，冲压速度高、冲击力大的优先选SKH51。 Q2：导柱热处理必须做深冷处理吗？ A2：精密模具必须做。深冷处理能消除残余奥氏体，让硬度更稳定，同批波动控制在HRC 2以内。不做深冷的话，零件用久了尺寸会"长大"，精密模具间隙会逐渐变大，精度就保不住了。 Q3：模具配件加工表面处理选镀钛、氮化还是DLC？ A3：看预算和需求。镀钛成本适中，提升耐磨效果明显；氮化适合大批量生产，寿命提升明显；DLC类金刚石涂层摩擦系数最低，但价格最高，超精密模具才值得上。
